Hlavné parametre

  • dĺžky 7820 mm
  • výška do 3100 mm
  • šírka 2550 mm
  • celková nosnosť nadstavby 16 000 kg
  • záťaž podlahy pre manipulačný vozík do 5460 kg

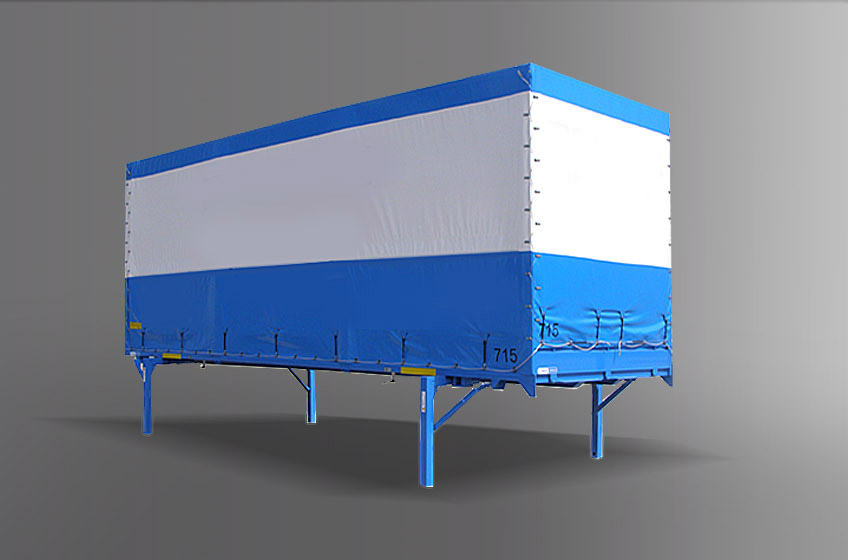

7 specialna celistva plachta

Podlahová skupina

je vytvorená zo zváraných H- profilov na ktorých sú navarené priečne profily a rýhovaný plech. Podlaha je olemovaná paletovým dorazom a týmto je vytvorená vodotesná vaňa .Podlahová konštrukcia má výšku 160 mm Štyri kusy jednoduchých upínacích prvkov, bez uchopovacích hrán, štyri kusy oporných nôh pevných alebo teleskopických, pri dverách vyťahovací rebrík. Navádzací tunel šírky 600 mm je tvorený dvoma H-profilmi. Na prednom čele nárazník proti poškodeniu pri cúvaní autom pod nadstavbu. Na požiadavku zákazníka je možné upevniť do podlahy upínacie oká.

Nadstavba

Bočné steny sú tvorené oceľovou konštrukciou s štyrmi pevnými stĺpikami, medzi ktorými sú pozdĺžne uložené v štyroch radoch drevené laty pre ochranu tovaru. Predné čelo je obložené preglejkou, strecha je tvorená jaklovou konštrukciou. Zadný portál má odklápaciu hliníkovú bočnicu. Na tejto konštrukcii je nasadené celoplachta s bočným fixovaním systémom „cik-cak“. Plachta sa po dĺžke nenapína,po výške je napnutá napínacími pásmi umiestnenými každých cca 400 mm po spodnom okraji plachty.

Vnútorná výbava a dodatkové vybavenie

podľa priania zákazníka / viac Výbava nadstavieb >

Povrchová úprava, reklamný popis

  • pieskovanie na SA 2,5
  • chemické odmasťovanie a chemická predpríprava proti korózii v ponornej vani
  • z vonku a zvnútra katodické ponorné základovanie vo svetlom odtieni
  • z vonku a zvnútra práškové lakovanie v RAL podľa želania zákazníka
  • označenie a výstražné nálepky podľa DIN 284, DIN 283.
  • Reklamný popis realizujeme podľa návrhu

Technické údaje

 Typ C 782
 Celková hmotnosťcca. kg16000
ACelková dĺžkacca. mm7820
BSvetlá dĺžkacca. mm7680
CCelková šírkacca. mm2550
DHrúbka zadnej steny /dverí/cca. mm40
EHrúbka prednej stenycca. mm40
FHrúbka strechycca. mm25
GOdstup po upínaciu kockucca. mm983,5
H1Celková výškacca. mm3200
H2Podjazdová výškacca. mm870 až 1320 /po 50 mm/
ISvetlá šírkacca. mm2470
JSvetlá šírka dverícca. mm2470
KSvetlá výškacca. mmH1 - 239
LSvetlá výška dverícca. mmH1 - 294
MHrúbka bočnej stenycca. mm40
NHrúbka podlahycca. mm160



technicky vykres nadstavba
